遼寧鑫達タルク集団有限公司――鄭毅

一、タルク粉の親油疎水メカニズムと作用を生む官能基

タルク鉱物の理論化学構造式はMg₃Si₄O₁₀(OH)₂で、典型的な2:1型層状含水ケイ酸塩結晶に属する。結晶構造は2層のケイ素酸素四面体シートが1層のマグネシウム水酸化物八面体シートを挟んだ層状ユニットからなり、層間は弱いファンデルワールス力で結合しているため、容易に解離して薄片状微結晶構造を形成する。

表面官能基と界面極性の観点から分析する:

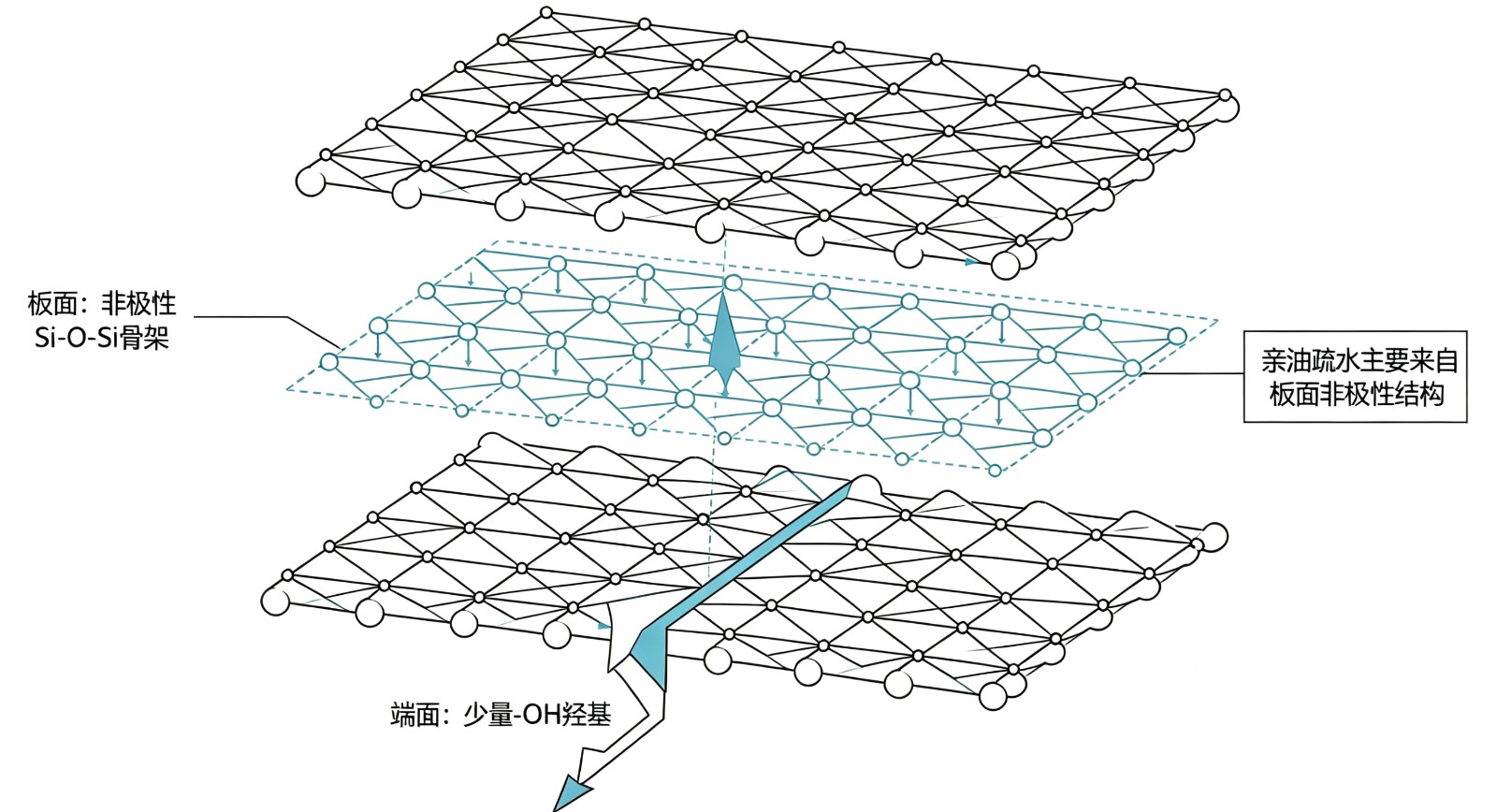

1. 結晶板面の主要官能基：タルク層の基面は連続したSi–O–Siケイ酸素架橋非極性骨格が主体で、長鎖アルカンに似た非極性の特徴を持つ。極性を持つ親水基が露出しておらず、強い非極性疎水親油の性質を備える。

2. 結晶端面の副次的官能基：タルク粒子の破断端面にわずかに極性水酸基（–OH）が露出するだけである。端面の占める割合は極めて低く、極性への寄与は微弱であり、全体の表面極性を変えるには至らない。

3. 相似相溶のメカニズム：油性樹脂、溶剤、鉱物油はいずれも非極性の長炭素鎖（–CH₃、アルキル基、芳香族炭化水素鎖）系である。相似相溶の原理に基づき、タルク表面の非極性ケイ酸素骨格と非極性油相分子の相互作用力が非常に強く、速やかに濡れて拡がる。一方、水は強極性分子のため、タルクの非極性基面との界面張力が大きく、濡れ性が極めて悪い。

以上より、タルクの原生表面は非極性ケイ酸素構造が主体で極性水酸基の割合が極めて低いことが、天然の親油疎水性を示す根本的な化学的要因である。表面改質を行わなくても油性系内で良好な分散性、耐凝集性、耐沈降性を発揮できる。

二、タルク粉の吸油値が高くなる核心的要因

吸油量とは、単位質量の粉体表面を完全に濡らし、内部の堆積空隙を充填するのに必要な標準油の質量を指す。粉体の微細形態、結晶構造、比表面積、粒子の堆積様式によって決定される物理的構造指標であり、表面の親油性とは次元の異なる性能である。

1. 薄片状結晶形態の影響：タルクは天然の層状薄片状構造で、粒子が薄板状を呈する。粒子同士が緻密に密充填できず、層間の架橋状の隙間や層内細孔が形成されやすい。

2. 高比表面積の影響：タルクを粉砕して解離させると層が十分に剥離し、粒径が微細化するに伴い比表面積が大幅に増大する。単一粒子の表面を被覆・濡らすために多くの樹脂・油分が必要となる。

3. 堆積細孔構造の影響：薄片状粉体が不規則に積層することで多数の開放型微細孔、連通した隙間、空洞の空間が形成され、多孔質媒体に似た物理的な油貯留・吸着能を持つ。

4. 比較による裏付け：重質炭酸カルシウムは緻密な球状・立方晶型が多く、粒子が密に堆積して架橋空隙が存在せず比表面積も低い。表面改質で親油疎水性を付与しても油を保持する空間がないため、吸油値はタルクより大幅に低い。

結論：タルクの吸油値が高いのは親油性に起因するのではなく、薄片状結晶型、高比表面積、不規則な堆積による多孔空隙構造といった物理的構造特性が支配的要因である。

三、タルクの親油疎水性と高吸油値の内在的関連性

1. 性質の本質的な区別

親油疎水性は表面化学界面特性であり、表面官能基の極性と表面エネルギーによって決まる。一方、吸油値は巨視的な物理構造の指標で、粒子形態、粒度分布、比表面積、堆積空隙率によって決定される。両者のメカニズムは独立しており同一視できない。

2. 相関的な結合関係

親油疎水性は高吸油の前提条件である：タルクの天然非極性表面は油性媒体に完全に濡れるため、油相分子が自発的に層間隙間や内部微細孔に浸透・充填し、構造内の空隙がすべて油保持に活用される。もし粉体表面が親水疎油であれば、油相が濡れて浸透できず、空隙が存在しても油で飽和できないため吸油値は低くなる。

親油性が必ずしも高吸油を意味するわけではない：改質炭酸カルシウムは表面被覆により強い親油疎水性を実現できるが、結晶型が緻密で多孔構造を持たず油貯留空間がないため、吸油値は低い水準に保たれる。このことから、親油性は濡れの基礎条件であり、多孔質の薄片状構造こそが高吸油を決定する要因であることが明らかである。

3. 業界の認識における誤解の修正

「親油性が高いほど吸油値も高い」と単純に判断してはならない。表面の化学的極性は油が空隙に濡れて侵入できるかどうかを決めるだけで、粉体の微細物理構造が保持できる油の量を決定する。

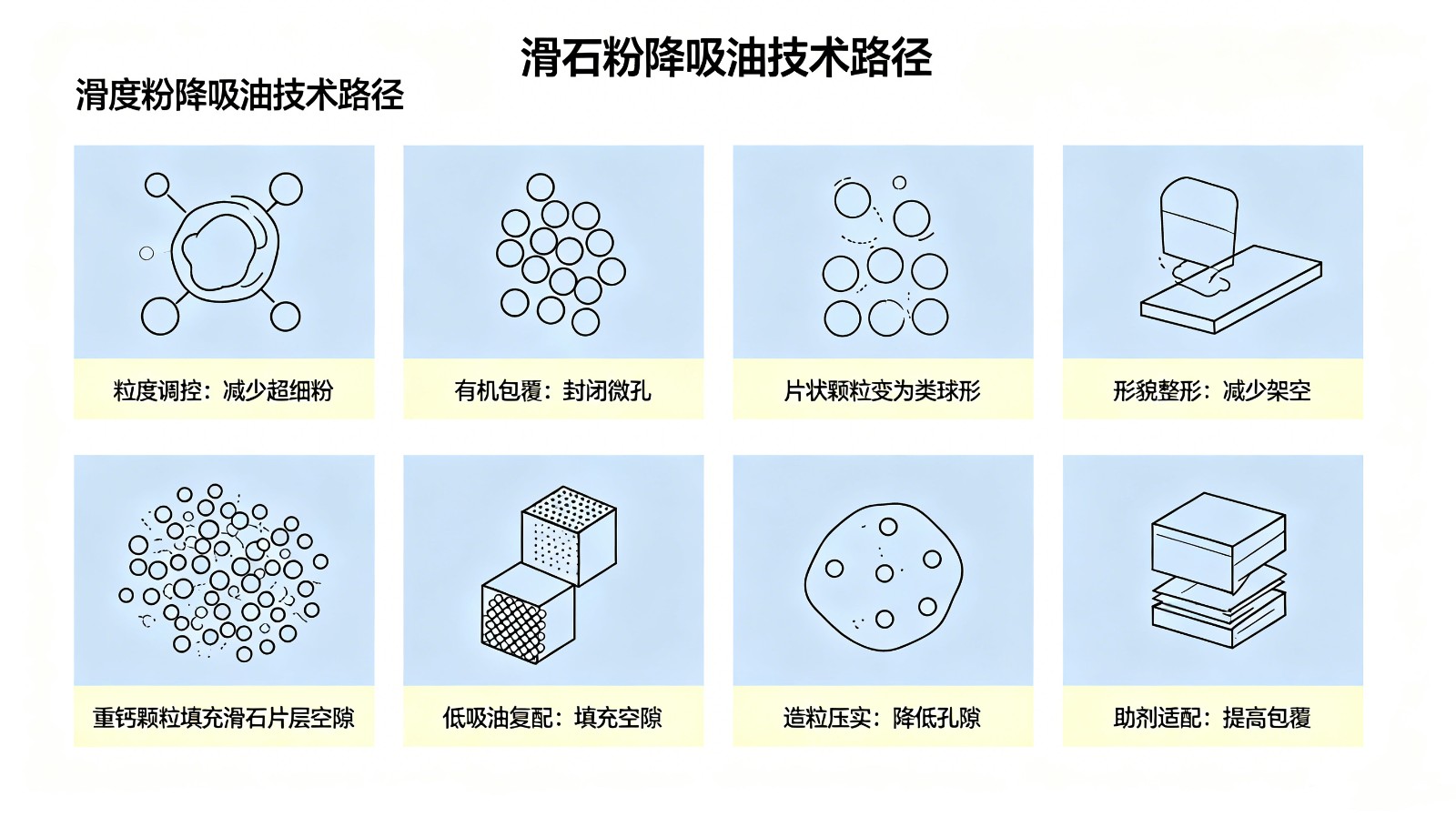

四、タルク粉の過剰な吸油値を抑える専門的な技術的解決手法

1. 粒径・粒度分布の精密制御

大粒径・低メッシュのタルク粉体を選定し、超微細粉の割合を厳しく規制して粒子の比表面積を低下させる。過度な機械的粉砕・剥離を制限し、層の超薄化を抑えることで、構造の根源から空隙と比表面積の吸着サイトを減らし、基礎的な吸油値を直接低下させる。

2. 表面有機被覆改質処理

ステアリン酸、脂肪酸塩、シランカップリング剤、チタネート系カップリング剤、ワックス、低分子樹脂などの改質剤を使用し、タルク粒子表面と層の端面を選択的に被覆する。表面欠陥とナノ・マイクロ細孔を封鎖し、層間隙間の吸着サイトを不活性化させ、表面自由エネルギーと有効比表面積を低減する。親油分散性を維持したまま、吸油値を大幅に抑制できる。

3. 粒子形態の整形・結晶型制御

機械的整形、湿式粉砕改質プロセスを通じ、タルクの層剥離傾向を緩和し、一部の薄片状粒子を球状・楕円球状に近づける。粒子の堆積状態を改善し、層の架橋による空隙率を低減し、物理的な油貯留空間を減少させる。

4. 低吸油粉体との複合充填

重質炭酸カルシウム、石英粉、焼成カオリンなど低吸油値の緻密粉体と段階的に複合配合する。充填材粒子がタルク薄片の堆積による架橋空隙を埋めることで、系全体の空隙率と平均吸油値を低下させ、塗料、プラスチック、ゴムの配合系の要求に適合させる。

5. 生産プロセスの工程制御

粉体の分級、解砕、造粒プロセスを最適化し、過粉砕・過解離による比表面積の急激な増大を回避する。造粒プロセスで微細タルク粉を粒状体に加工し、内部空隙を圧縮し堆積隙間を縮小することで、製造工程側から吸油指標を制御する。

6. 配合系への助剤適合

塗料、ゴム・プラスチック配合に高効率な濡れ分散剤、レオロジー調整剤を配合し、樹脂によるタルク粒子の濡れ被覆効率を高める。空隙への遊離油分の充填消費を削減し、使用配合の面から実質的な吸油消費量を低減する。
