遼寧鑫達滑石グループ有限会社——鄭毅
要約：
タルク粉末は、重要な工業鉱物充填剤と機能材料として、その独特な物理化学的性質の根源はミクロな結晶構造にある。本文はタルク粉結晶構造の形成メカニズム（成因）を深く検討し、シリカ四面体層とマグネシア八面体層からなる2：1型三八面体層状構造の特徴を詳しく分析し、そしてシステムはこの構造がどのように直接その疎水性、潤滑性、吸着性、化学不活性及びシート状形態などの重要な性質を決定するかを述べ、最終的にポリマー、塗料、化粧品、医薬及びセラミックスなどの多くの分野での広範な応用に関連する。
一、タルク粉結晶構造の形成メカニズム
タルク粉末の化学分子式はMg₃[Si₄O₁₀]（OH）₂であり、マグネシウムリッチ層状ケイ酸塩鉱物である。その結晶構造の形成は一足飛びではなく、長い地質発展過程を経て、本質的には熱液腐食と地域変質作用の産物である。
その形成過程は以下のいくつかの重要な段階に要約することができる：
1.原岩は物質の基礎を提供する：マグネシウム質に富む超基質岩（例えばオリーブ岩、蛇紋岩）或いは白雲質炭酸塩岩は滑石を形成する主要な母岩である。これらの岩石はタルクの生成に必要なマグネシウム（Mg）とシリコン（Si）元素源を提供する。
2.熱液流体の介入：地殻の奥底で、高温高圧の熱液流体（シリカと水分に富む）が岩石の割れ目に沿って移動する。これらの流体は周囲のマグネシウム富原岩と十分な化学反応を起こす。
3.複雑な変質とエッチング反応：適切な温度（約400〜500°C）と圧力条件下で、複雑な固液化学反応が発生する。典型的な形成経路は蛇紋岩の腐食変化である：
蛇紋石の腐食：
4MgSiO(OH)₄+SiO₂→3MgSiO10(OH)₂+6HO
（蛇紋石）＋（シリカ）→（タルク）＋（水）
ドロマイト腐食：
3CaMg(CO₃)₂+4SiO₂+H2O→Mg3Si4O10(OH)₂+3CaCO₃+3CO₂
（ドロマイト）＋（シリカ）＋（水）→（タルク）＋（方解石）＋（二酸化炭素）
4.結晶構造の配向成長：上記反応過程において、溶液中のマグネシウムイオン、ケイ酸イオン及び水酸化物イオンは化学駆動力の作用の下で、エネルギーが最も低く、最も安定している原則に従って秩序配列と結晶化を開始する。それらはまず基本構造単位を形成し、さらに積層し、最終的にはタルクの完全な層状結晶構造を形成する。このプロセスは通常、数百万年にわたって地質時間スケールで発生します。
したがって、タルク粉末の結晶構造は、地球内部の特定の物理化学的条件下で、元素再群が高度に規則的に配列された最終的な結果である。
二、タルク粉の結晶構造特徴
タルク粉末の結晶構造は単斜晶系に属し、その核心は古典的な2：1型三八面体層状構造（T−O−T構造）である。この構造は次の3つの階層から理解できます。
1.基本構造セル層：
シリコーン四面体シート（Tetrahedral Sheet-T）：2層の［SiO 8324］8308四面体が共通の3つの頂角酸素原子を介して連結された六方メッシュ構造層。各四面体の先端酸素（活性酸素）は層の内側に向いている。
マグネシア八面体シート（Octahedral Sheet-O）：2つのシリカ四面体シートの間に挟まれているのは、水マグネシウム石（Brucite）由来の八面体シートである。マグネシウム（Mg²）カチオンは八面体空隙に充填され、上下二層のシリカ四面体からの先端酸素と水酸基（OH⁻）に囲まれている。すべての八面体空隙はマグネシウムイオンによって占有されるため、「三八面体」構造と呼ばれる。
2.構造層のスタックと結合：
1つのシリカ四面体シート、1つのマグネシア八面体シート、およびもう1つのシリカ四面体シートは、共通の酸素原子によって強力に共有結合され、強固で電気的に中性な構造単位層を形成した。各構造単位層の間には、微弱なファンデルワールス力と分子間力によって積み重ねられている。この「層内強結合、層間弱結合」の特徴は、タルクのすべての特性の物理的基礎である。
3.表面の化学特性：
構造単位層の表面（すなわちシリコーン四面体シートの基面）は不活性なシリコーン結合（Si−O−Si）で構成され、暴露されたヒドロキシル基やイオン結合がなく、これによりその表面は天然の疎水性親油特性を呈する。
三、結晶構造決定の核心的性質と作用
タルク粉末の独特な結晶構造は、広範な応用の根本である一連の卓越した性能を直接与えている。
1.優れた潤滑性と低摩耗性：
作用機序：層と層の間は微弱なファンデルワールス力だけで接続され、結合エネルギーは極めて低く、外力（せん断力）の作用下で層間滑りが極めて発生しやすい。この微視的な滑りは巨視的に極めて低い摩擦係数と優れた潤滑効果を示した。
応用：フィラーとしてポリプロピレン（PP）、ナイロン（PA）などのエンジニアリングプラスチックに用い、材料の剛性と耐熱性を著しく向上させることができ、同時に射出成形時の摩擦抵抗を減少させ、加工流動性を改善することができる。各種潤滑剤、粘着防止剤の重要な成分でもある。
2.良好な疎水性と有機親和性：
作用機序：その結晶表面は不活性シリコーン表面であり、極性水酸基を含まないため、水分子に吸着力がなく、強い疎水性を示す。対照的に、それは有機高分子鎖と良好な適合性を持っている。
応用：化粧品（ファンデーション、パウダー）に広く応用され、脂肪を吸収し汗を吸収する肌感調整剤として、塗料及びインク中で沈降防止フィラーとして作用し、塗膜の耐水性及び耐食性を高めることができる。
3.シート形態と強化効果：

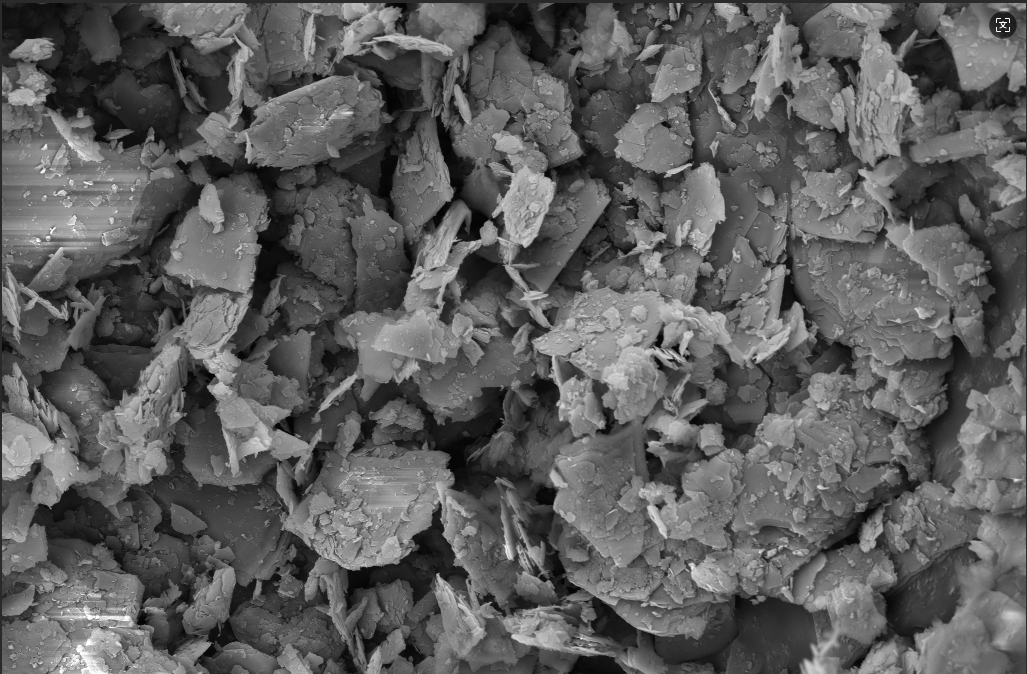

作用機序：その完全なシート層解理（層間弱面に沿って破裂）により、タルク粉は研磨加工後も高い径厚比（直径と厚さの比）のシート状粒子形態を維持することができる。
応用：プラスチックの中で、これらの硬質シート状粒子は「ミクロン級のレンガ」のように基体中に分散し、効果的に機械的にポリマー分子鎖を連動させ、応力伝達と変形を阻害し、それによって材料の剛性（弾性率）、クリープ抵抗性と熱変形温度（HDT）を大幅に高めることができる。塗料の中で、シート状粒子は平行に配列して障壁を形成し、水蒸気と腐食媒体の浸透を効果的に遮断することができる。
4.化学的不活性性と熱安定性：
作用機序：その構造単位層内部の化学結合は非常に安定で、しかも表面が不活性で、そのため耐酸、耐アルカリ、化学反応が発生しにくい。結晶構造は約900°Cまで安定して存在し、その後に脱水分解することができる。
応用：過酷な化学環境に適用し、医薬錠剤の希釈剤と潤滑剤として使用し、API（活性医薬成分）と反応しない。高温でも性能を維持でき、セラミックス、耐火材料などの分野で使用されている。
5.吸着性と被覆力：
作用機序：表面は疎水であるが、そのシート状構造と大きな比表面積は油脂、不純物などに物理吸着能力を持たせる。光の散乱と反射に対しても一定のカバー力を提供している（チタン白粉には及ばないが）。
応用：塗料と製紙工業に用いて機能性充填剤として、一定の乾燥カバー力を提供し、同時にコストを下げる。パーソナルケア製品では、皮膚の余分な油脂を吸着するために使用されます。
四、結論と展望
タルク粉末の価値は決して「安価な白色粉末」だけではなく、その非凡な多機能特性は地質作用の下で形成された独特の層状結晶構造に深く根ざしている。原子スケールのシリカ四面体とマグネシア八面体の巧みな結合から、ミクロスケールのシート状粒子形態、さらにマクロ的に表現された潤滑、疎水、増強、安定などの性能まで、ミクロからマクロまでの完全な性能体系を構成した。
タルク粉結晶構造の深い理解は、その加工技術（例えば、精密研磨、表面改質により径厚比を向上させたり、相溶性を改善したりする）を最適化し、新しい応用分野を開拓する基礎である。将来的には、ナノテクノロジーの発展に伴い、ナノサイズのタルクシート層（ナノタルク）を分離して製造し、ポリマーナノ複合材料、高性能バリア膜などの分野でより驚くべき潜在力を発揮し、現代工業におけるこの古い鉱物の核心的価値をさらに明らかにすることが期待されている。
