遼寧省滑石集団有限公司—邓祥輝です

タルクは高い熱安定性を持って、効率的に吸収してプラスチック中の熱を拡散することができ、それによってプラスチック製品の高温環境下での変形と溶解の確率を下げます。この特性により、タルクを入れたプラスチックは、より高い温度で構造的な完全性を保つことができます。

タルクのフラップ構造は、ポリマーの中で整然と配列され、バリア構造を形成します。この補強機構は、剛性を高めるだけでなく、クリープ(負荷下でプラスチックが緩やかに変形する傾向)を減少させます。そのため,タルクを充填したポリプロピレンなどのプラスチックは,高温条件下での寸法安定性や耐熱性に優れています。これらの要因が相まって、タルクはプラスチックの耐熱性を高める効果的なフィラーとなっています。

熱変形温度(Heat Deflection Temperature, HDT)とは、プラスチック材料が一定の荷重と昇温率で所定の変形量に達したときの温度です。この指標は主に材料の高温での短期的な耐熱性を評価するために使用されます。

HDTはプラスチック、複合材料、高分子材料の性能評価に広く使用されており、特定の荷重に耐える材料の熱変形に対する抵抗力を測る重要な指標となっています。

ヴィカ軟化点(Vicat softening temperature,略称VST)は一定の荷重と等速昇温条件の下で、標準圧針(断面積は1m㎡)が熱可塑性プラスチックの試料に1mmの深さを圧入した時の温度です。この温度は材料の軟化特性を反映し、プラスチックの耐熱性を評価する重要な指標の1つです。維卡軟化点は広くエンジニアリングプラスチック、汎用プラスチックなどの高分子材料の品質管理や新品種の熱性能の鑑定過程に適用されますが、それは直接材料の実際の使用温度の上限を特徴付けるものではありません。

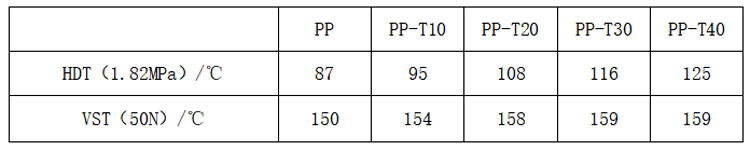

表1タルク充填PPの熱変形温度とヴィカ軟化点です

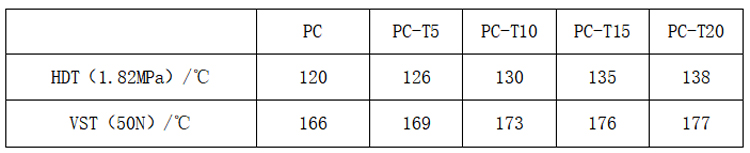

表2タルク充填PCの熱変形温度とヴィカ軟化点です

研究によると、強化プラスチックタルクは、20-30°Cの熱変形温度を大幅に向上させることができ、プラスチックの高温環境での使用可能性を延長します。もし安全系数を考慮するならば、短期使用の最高温度は熱変形温度の10℃ぐらいを維持しなければならなくて、温度による材料の変形を確保します。
